BURNiT SNS SWPN-2L 200 - Warmwasserspeicher mit vergrößertem Wärmetauscher (200L)

BURNiT SUNSYSTEM SWPN-2L 200 Warmwasserspeicher für Wärmepumpen

Der BURNiT SUNSYSTEM SWPN-2L 200 ist ein indirekt beheizter Trinkwarmwasserspeicher mit einem Nennvolumen von 200 Litern. Er wurde speziell für die Warmwasserbereitung mit Wärmepumpen entwickelt. Die Kombination aus einem vergrößerten Wärmetauscher, einem emaillierten Stahlbehälter und hochwertiger Wärmedämmung macht ihn zu einer geeigneten Lösung für moderne Heizungsanlagen.

Die SWPN-2L-Serie ist für externe Wärmequellen mit vergleichsweise niedrigen Vorlauftemperaturen konzipiert, beispielsweise Luft/Wasser-Wärmepumpen. Die große Wärmeübertragungsfläche unterstützt eine effiziente Erwärmung des gespeicherten Trinkwassers.

Vergrößerter Wärmetauscher mit 2,8 m² Oberfläche

Der SWPN-2L 200 verfügt über einen gekoppelten Wärmetauscher mit einer Gesamtfläche von 2,8 m² und einem Inhalt von 18 Litern. Die doppelt ausgeführte Rohrschlange bildet einen gemeinsamen hydraulischen Kreislauf mit einem Vorlauf- und einem Rücklaufanschluss.

Die vergrößerte Wärmetauscherfläche ermöglicht eine effiziente Wärmeübertragung, auch bei den vergleichsweise niedrigen Vorlauftemperaturen von Wärmepumpensystemen. Unter den angegebenen Herstellerprüfbedingungen beträgt die Wärmetauscherleistung 25,1 kW bei einer Wärmeträgertemperatur von 55 °C und einem Volumenstrom von 3,06 m³/h. Die tatsächliche Leistung hängt von der angeschlossenen Wärmequelle, den Temperaturdifferenzen und den hydraulischen Betriebsbedingungen ab.

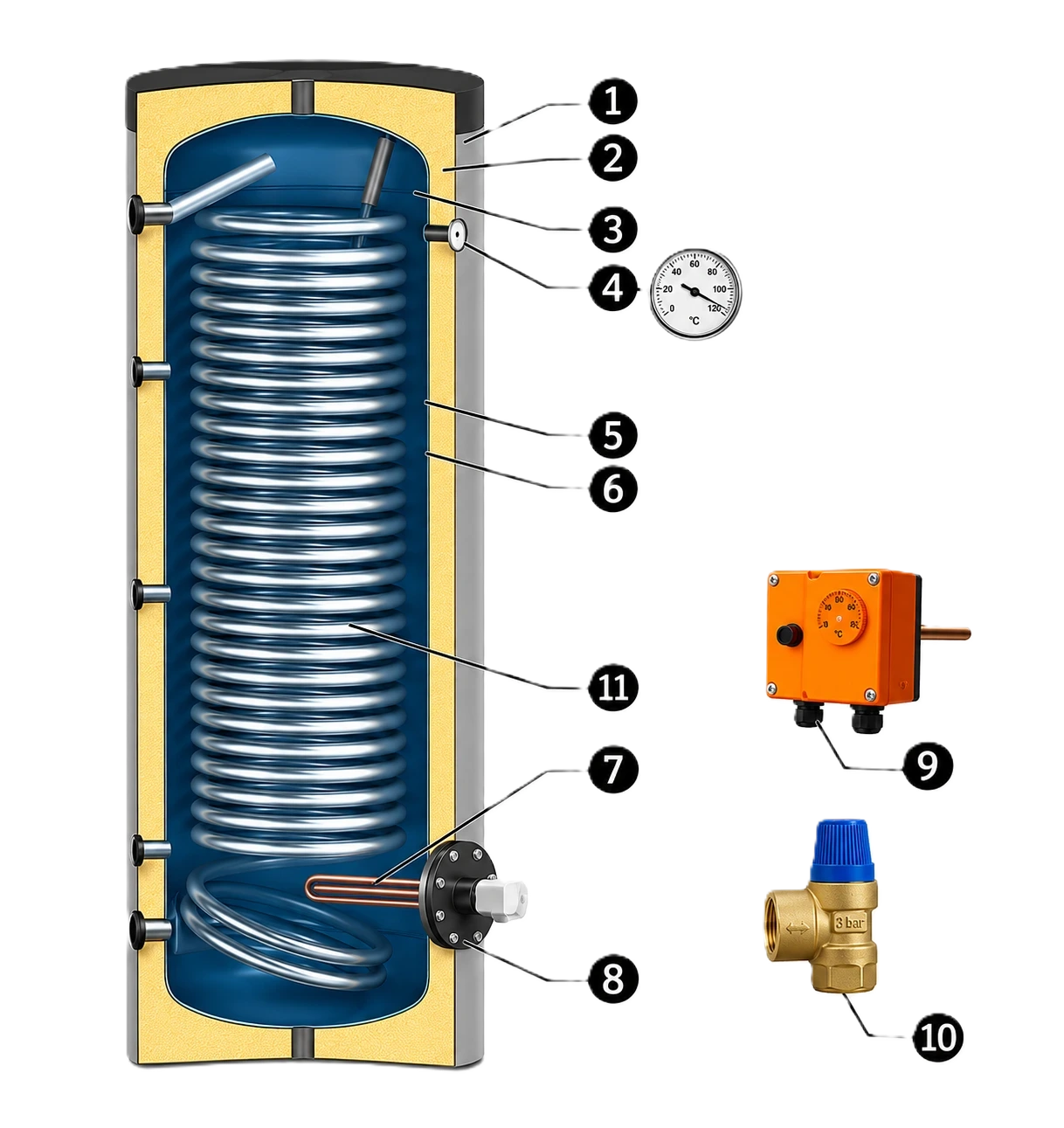

Emaillierter Stahlbehälter mit Korrosionsschutz

Der Speicherbehälter besteht aus Stahl S235JR und ist innen mit einer schützenden Titanemailschicht versehen. Eine Magnesiumanode bietet zusätzlichen Korrosionsschutz und trägt zum Schutz des Behälters während des Betriebs bei.

Für die regelmäßige Wartung verfügt der Speicher über eine Revisionsöffnung mit Flansch. Die Magnesiumanode kann gemäß den Wartungsvorschriften des Herstellers kontrolliert und bei Bedarf ausgetauscht werden.

Hochwertige PU-Dämmung für energieeffiziente Speicherung

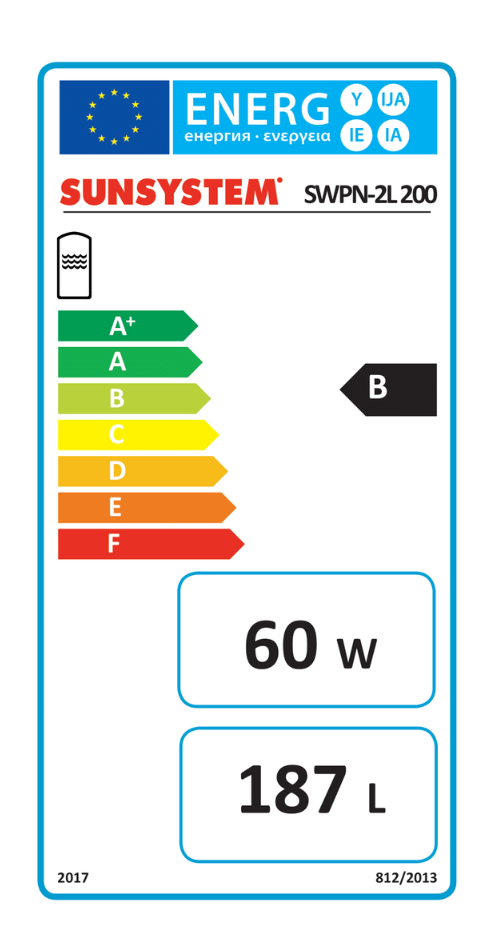

Der Speicher ist mit einer 50 mm starken Polyurethan-Hartschaumdämmung ausgestattet, die Wärmeverluste während der Speicherung reduziert. Die Außenverkleidung besteht aus einer schützenden PVC-Hülle in RAL 9006. Der SWPN-2L 200 ist vom Hersteller der Energieeffizienzklasse B zugeordnet.

Die vertikale Konstruktion hat eine Gesamthöhe von 1252 mm und einen Durchmesser von 610 mm einschließlich Dämmung gemäß dem SUNSYSTEM-Katalog 2026. Damit ist der Speicher für die freistehende Aufstellung in einem geeigneten Technikraum vorgesehen.

Technische Merkmale

• Nennvolumen: 200 Liter
• Wärmetauscherfläche: 2,8 m²
• Wärmetauscherinhalt: 18 Liter
• Wärmetauscherleistung: 25,1 kW unter Herstellerprüfbedingungen
• Maximaler Betriebsdruck Speicher: 8 bar
• Maximaler Betriebsdruck Wärmetauscher: 16 bar
• Maximale Speichertemperatur: 95 °C
• Maximale Wärmetauschertemperatur: 110 °C
• Dämmung: 50 mm PU-Hartschaum
• Höhe: 1252 mm
• Durchmesser einschließlich Dämmung: 610 mm
• Leergewicht: 108 kg
• Energieeffizienzklasse: B

Anschlüsse und Erweiterungsmöglichkeiten

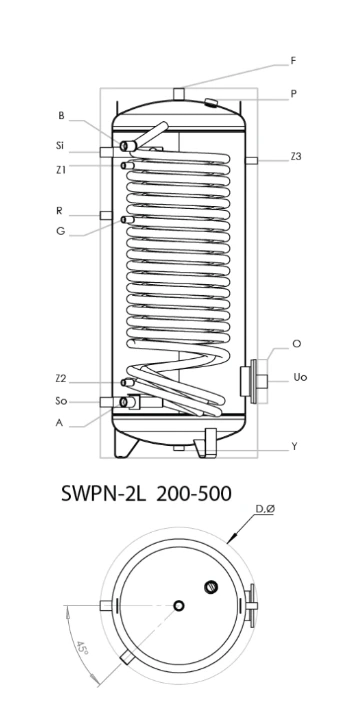

Der SWPN-2L 200 besitzt Anschlüsse für Kaltwasser, Warmwasser, Trinkwasserzirkulation sowie Vor- und Rücklauf des Wärmetauschers. Der Kaltwassereinlauf, Warmwasserauslauf und die Wärmetauscheranschlüsse sind mit 1 Zoll Innengewinde (Rp 1") ausgeführt. Für die Zirkulation steht ein Rp 3/4" Innengewindeanschluss zur Verfügung.

Weitere Anschlüsse sind für Temperaturfühler, Entlüftung und Entleerung vorgesehen. Über die entsprechende Aufnahme kann optional ein elektrischer Heizstab mit 3 kW installiert werden. Dieser gehört nicht zur serienmäßigen Grundausstattung.

Installation und Anwendung

Der BURNiT SUNSYSTEM SWPN-2L 200 ist für die Trinkwarmwasserbereitung mit externen Wärmequellen vorgesehen. Bei der Kombination mit einer Wärmepumpe müssen unter anderem die verfügbare Heizleistung, die gewünschte Warmwassertemperatur, der Volumenstrom und die Wärmetauscherleistung aufeinander abgestimmt werden.

Der Speicher ist für die vertikale Bodenaufstellung konzipiert. Achten Sie auf ausreichend Platz für Rohranschlüsse, Inspektion und Wartung und beachten Sie die technischen Vorgaben des Herstellers sowie die geltenden Installationsvorschriften.

Hewa unterstützt Installateure bei der Auswahl geeigneter Warmwasserspeicher und passender Installationskomponenten für Wärmepumpensysteme.
