BURNiT SNS SWPN-2L 150 - Warmwasserspeicher mit vergrößertem Wärmetauscher (150L)

BURNiT SUNSYSTEM SWPN-2L 150 Warmwasserspeicher für Wärmepumpen

Der BURNiT SUNSYSTEM SWPN-2L 150 ist ein indirekt beheizter Trinkwarmwasserspeicher mit einem Nennvolumen von 150 Litern. Er wurde speziell für die Warmwasserbereitung mit Wärmepumpen entwickelt. Die Kombination aus einem vergrößerten Wärmetauscher, einem emaillierten Stahlbehälter und hochwertiger Wärmedämmung macht ihn zu einer geeigneten Lösung für moderne Heizungsanlagen.

Die SWPN-2L-Serie ist für externe Wärmequellen mit vergleichsweise niedrigen Vorlauftemperaturen konzipiert, beispielsweise Luft/Wasser-Wärmepumpen. Die große Wärmeübertragungsfläche unterstützt eine effiziente Erwärmung des gespeicherten Trinkwassers.

Vergrößerter Wärmetauscher mit 1,9 m² Oberfläche

Der SWPN-2L 150 verfügt über einen gekoppelten Wärmetauscher mit einer Gesamtfläche von 1,9 m² und einem Inhalt von 12,23 Litern. Die doppelt ausgeführte Rohrschlange bildet einen gemeinsamen hydraulischen Kreislauf mit einem Vorlauf- und einem Rücklaufanschluss.

Die vergrößerte Wärmetauscherfläche ermöglicht eine effiziente Wärmeübertragung. Unter den angegebenen Herstellerprüfbedingungen beträgt die Wärmetauscherleistung 15,2 kW bei einer Wärmeträgertemperatur von 55 °C und einem Volumenstrom von 3,06 m³/h. Die tatsächliche Leistung hängt von der angeschlossenen Wärmequelle, den Temperaturdifferenzen und den hydraulischen Betriebsbedingungen ab.

Emaillierter Stahlbehälter mit Korrosionsschutz

Der Speicherbehälter besteht aus Stahl S235JR und ist innen mit einer schützenden Titanemailschicht versehen. Eine Magnesiumanode bietet zusätzlichen Korrosionsschutz.

Für die regelmäßige Wartung verfügt der Speicher über eine Revisionsöffnung mit Flansch. Die Magnesiumanode kann gemäß den Wartungsanweisungen kontrolliert und bei Bedarf ausgetauscht werden.

Hochwertige PU-Wärmedämmung

Der Speicher ist mit 50 mm Polyurethan-Hartschaum gedämmt, wodurch Wärmeverluste während der Speicherung reduziert werden. Die Außenverkleidung besteht aus einer schützenden PVC-Hülle in RAL 9006. Der Hersteller ordnet die Ausführung der Energieeffizienzklasse B zu.

Technische Merkmale

• Nennvolumen: 150 Liter
• Wärmetauscherfläche: 1,9 m²
• Wärmetauscherinhalt: 12,23 Liter
• Wärmetauscherleistung: 15,2 kW unter Prüfbedingungen
• Maximaler Betriebsdruck Speicher: 8 bar
• Maximaler Betriebsdruck Wärmetauscher: 16 bar
• Maximale Speichertemperatur: 95 °C
• Maximale Wärmetauschertemperatur: 110 °C
• Dämmung: 50 mm PU-Hartschaum
• Höhe: 988 mm
• Leergewicht: 84 kg
• Energieeffizienzklasse: B

Anschlüsse und Erweiterungsmöglichkeiten

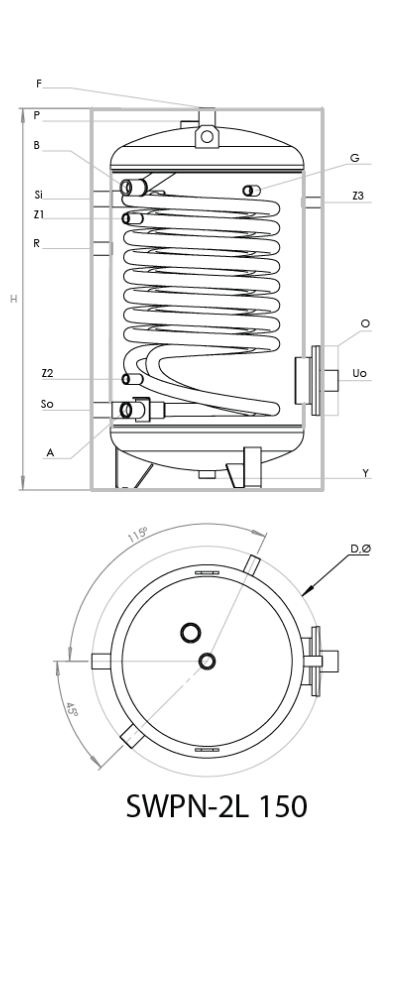

Der SWPN-2L 150 besitzt Anschlüsse für Kaltwasser, Warmwasser, Trinkwasserzirkulation sowie Vor- und Rücklauf des Wärmetauschers. Der Kaltwassereinlauf, Warmwasserauslauf und die Wärmetauscheranschlüsse sind mit 1 Zoll Innengewinde (Rp 1") ausgeführt. Für die Zirkulation steht ein Rp 3/4" Innengewindeanschluss zur Verfügung.

Weitere Anschlüsse sind für Temperaturfühler, Entlüftung und Entleerung vorgesehen. Über die entsprechende Aufnahme kann optional ein elektrischer Heizstab mit 3 kW installiert werden. Dieser gehört nicht zur serienmäßigen Grundausstattung.

Installation und Anwendung

Der BURNiT SUNSYSTEM SWPN-2L 150 ist für die Trinkwarmwasserbereitung mit externen Wärmequellen vorgesehen. Bei der Kombination mit einer Wärmepumpe müssen unter anderem die verfügbare Heizleistung, die gewünschte Warmwassertemperatur, der Volumenstrom und die Wärmetauscherleistung aufeinander abgestimmt werden.

Der Speicher ist für die vertikale Bodenaufstellung konzipiert. Achten Sie auf ausreichend Platz für Rohranschlüsse, Inspektion und Wartung und beachten Sie die technischen Vorgaben des Herstellers.

Hewa unterstützt Installateure bei der Auswahl geeigneter Warmwasserspeicher und passender Installationskomponenten für Wärmepumpensysteme.
