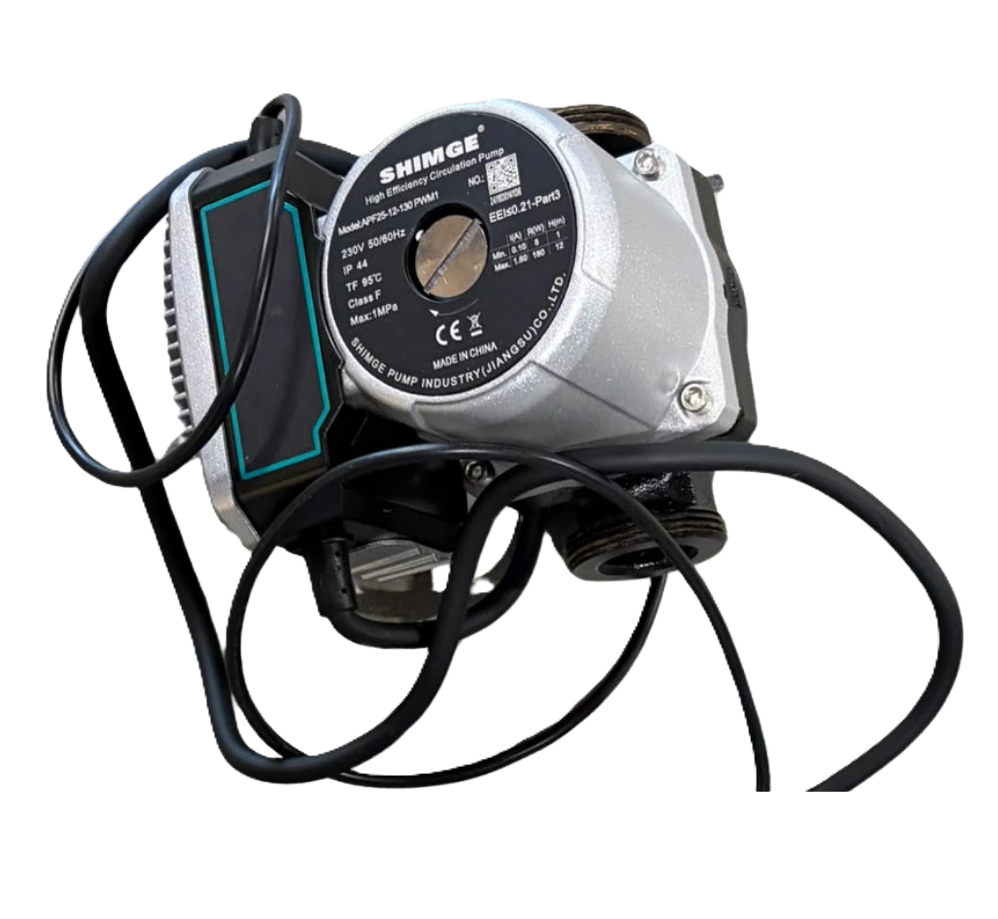

SHIMGE APM25-9-130 PWM1 - Umwälzpumpe für Wärmepumpen

SHIMGE APM25-9-130 PWM1 Umwälzpumpe für Wärmepumpen

Die SHIMGE APM25-9-130 PWM1 ist eine energieeffiziente Hocheffizienz-Umwälzpumpe zur Zirkulation von Heizungswasser in Wärmepumpen und Heizungsanlagen. Dank des integrierten Permanentmagnetmotors und der externen PWM1-Ansteuerung kann die Pumpendrehzahl an die aktuellen Betriebsbedingungen angepasst werden.

Mit einer maximalen Förderhöhe von 9 Metern und einer kompakten Einbaulänge von 130 mm eignet sich diese Umwälzpumpe als Ersatzteil für kompatible Wärmepumpensysteme.

Anwendung und Kompatibilität

• Kompatible Luft/Wasser-Wärmepumpen
• Heizungsanlagen mit PWM1-Pumpenansteuerung
• Austausch einer entsprechenden APM25-9-130 PWM1 Umwälzpumpe

Technische Daten

• Hersteller: SHIMGE
• Modell: APM25-9-130 PWM1
• Bauart: Hocheffizienz-Umwälzpumpe
• Versorgungsspannung: 220-240 V AC
• Frequenz: 50/60 Hz
• Leistungsaufnahme: 4-95 W
• Maximale Förderhöhe: 9 m
• Maximaler Volumenstrom: 3 m³/h laut Produktangabe
• Anschluss: G 1 1/2"
• Einbaulänge: 130 mm
• Maximaler Systemdruck: 10 bar
• Schutzart: IP44
• Isolationsklasse: F
• Ansteuerung: PWM1

Energieeffiziente Zirkulation mit PWM-Regelung

Die Umwälzpumpe verfügt über einen elektronisch geregelten Motor. Über das PWM1-Signal kann eine kompatible Wärmepumpenregelung die Drehzahl der Pumpe steuern. Dadurch lässt sich die Wasserzirkulation an den erforderlichen Volumenstrom anpassen.

Austausch und technische Hinweise

Prüfen Sie vor dem Austausch stets die vollständige Modellbezeichnung, Einbaulänge, Anschlussgröße, Spannungsversorgung und PWM-Schnittstelle. Auch die Ausführung der Stecker und Kabel muss mit der bestehenden Anlage übereinstimmen.

Installation und Wartung

Lassen Sie die Installation von qualifiziertem Fachpersonal durchführen. Stellen Sie sicher, dass die Anlage spannungsfrei und drucklos ist, bevor die Pumpe ausgetauscht wird. Prüfen Sie nach der Montage die Dichtungen, Entlüftung und ordnungsgemäße Wasserzirkulation.

Das richtige Ersatzteil auswählen

Sind Sie unsicher, ob die SHIMGE APM25-9-130 PWM1 für Ihre Wärmepumpe geeignet ist? Vergleichen Sie das Typenschild, die Anschlüsse und die elektrische Ansteuerung der Originalpumpe. Hewa unterstützt Sie gerne bei der Auswahl des passenden Ersatzteils.
